管材DN、De、D、d、Φ的区别

新闻来源:VIP樱花管 发布日期:2017-5-26 16:07:13


管材DNDeDd、Φ的区别

一、DeDNDd、Φ的含义

一般来说,管子的直径可分为外径(De)、内径(D)、公称直径(DN)

1DN是指管道的公称直径,是外径与内径的平均值。DN的值=De的值-0.5*管壁厚度。注意:这既不是外径也不是内径。

水、煤气输送钢管(镀锌钢管或非镀锌钢管)、铸铁管、钢塑复合管和聚氯乙烯(PVC)管等管材,应标注公称直径“DN”(如DN15DN50)。

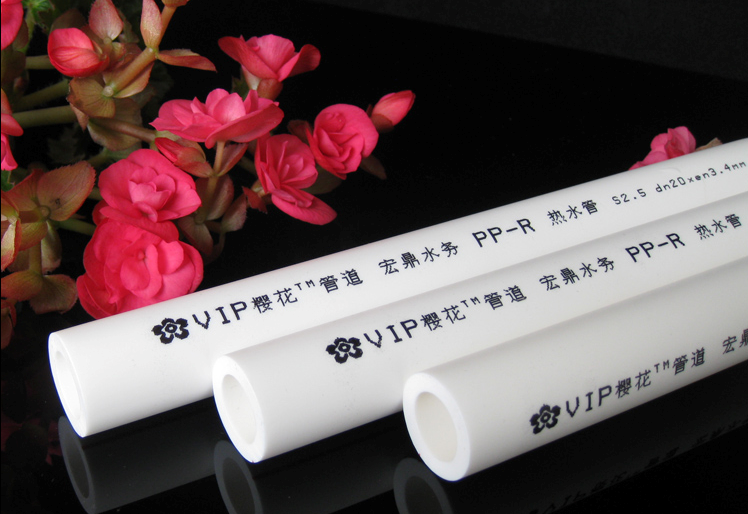

2De主要是指管道外径,PPRPE管、聚丙烯管 外径,一般采用De标注的,均需要标注成外径*壁厚的形式,例De25×3

3D一般指管道内径。

4d混凝土管内直径 。钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示(如d230d380等)

5、Φ表示普通圆的直径;也可表示管材的外径,但此时应在其后乘以壁厚。如:Φ25×3,表示外径25mm,壁厚为3mm的管材。对无缝钢管或有色金属管道,应标注“外径×壁厚”。例如ф108×4,ф可省略。中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示方法为管外径×壁厚。例如ф60.5×3.8

6DNNominaldiameter意思是公称直径。

7Deexternaldiameter意思是外径。



二、管径的表达方式:

1水、煤气输送钢管(镀锌或非镀锌)、铸铁管和塑料管等管材,应标注公称直径“DN”(如DN15DN50);

2无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径宜以外径×壁厚表示(如De108×4De159×4.5等);

对无缝钢管或有色金属管道,应标注“外径×壁厚”。例如ф108×4,ф可省略。

3钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示(如d230d380等);

4塑料管材,管径宜按产品标准的方法表示;

5当设计均用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表。



三、DeDNd、ф的各自表示范围

1De--PPRPE管、聚丙烯管外径;

2DN--聚氯乙烯(PVC)管、铸铁管、钢塑复合管、镀锌钢管公称直径;

4、ф--无缝钢管或有色金属管道应标注“外径×壁厚”,如:ф108X4



四、其它说明

公称直径(nominal diameter),又称平均外径(mean outside diameter)。 为了使管子、管件连接尺寸统一,采用DN表示其公称直径(也称公称口径、公称通径)

因为单位有公制(mm)及英制(inch)的区分,所以有下列的称呼方法。

1、以公制(mm)为基准,称 DN (metricunit)

2、以英制(inch)为基准,称NB(inchunit)

3DN (nominal diameter)

4NB (nominal bore)

5OD (outside diameter)

6、【例】

镀锌钢管DN50sch 20

镀锌钢管NB2”,sch 20

注:管子表号(Sch)并不是壁厚,是壁厚系列。实际的壁厚,同一管径,在不同的管子表号中其厚度各异。

1938年美国国家怔准协会ANSIB36.10(焊接和无缝钢管)标准所规定:管子表号(Sch)是设计压力与设计温度下材料的许用应力的比值乘以1000,并经圆整后的数值。



参见《建筑给水排水制图标准》(GBT501062010

242 管径的表达方法应符合下列规定:

1 水煤气输送钢管(镀锌或非镀锌)、铸铁管等管材,管径宜以公称直径DN表示;

2 无缝钢管、焊接钢管(直缝或螺旋缝)等管材,管径宜以外径D×壁厚表示;

3 铜管、薄壁不锈钢管等管材,管径宜以公称外径Dw表示;

4 建筑给水排水塑料管材,管径宜以公称外径dn表示;

5 钢筋混凝土(或混凝土)管,管径宜以内径d表示;

6 复合管、结构壁塑料管等管材,管径应按产品标准的方法表示;

7 当设计中均采用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表。
